Fotogalvaanilise keevitusriba valtspink

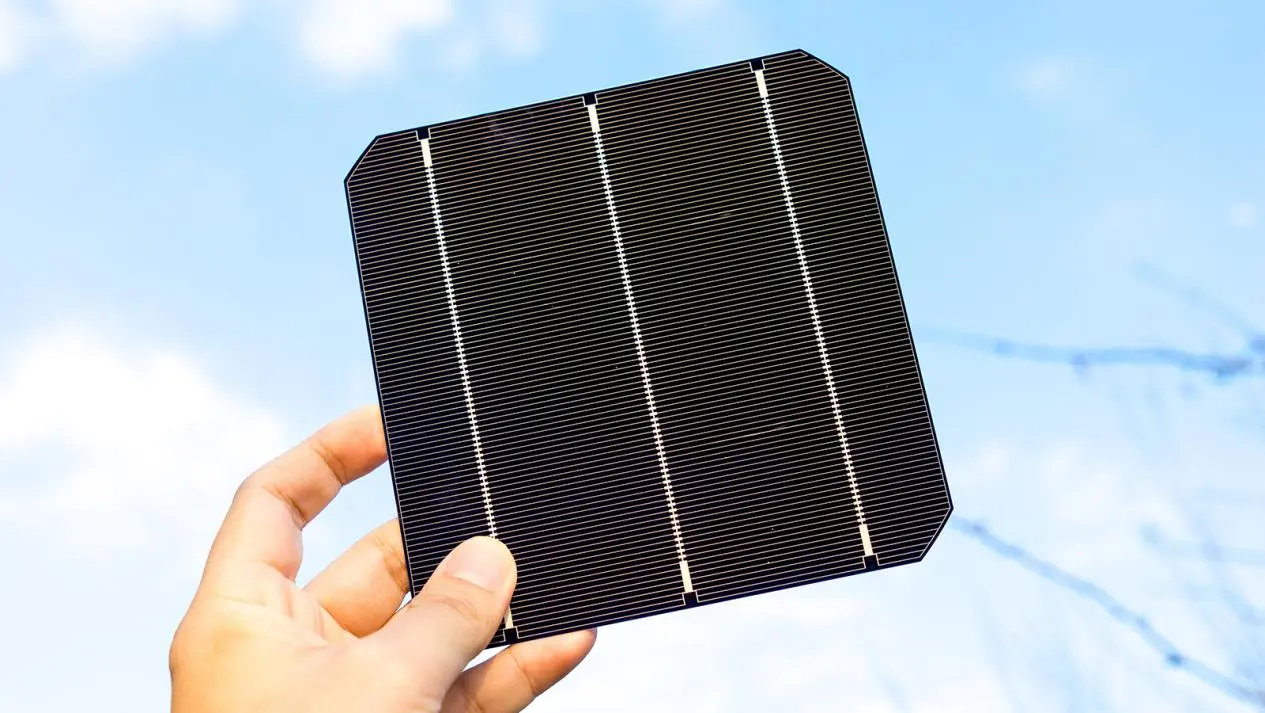

GRM Rolling Milli tehases toodetav Hiina fotogalvaaniline keevitusriba valtspink on spetsiaalne lame traattoode, mida kasutatakse päikeseelementide ühendamiseks fotogalvaanilistes moodulites. See koosneb vasest substraadist ja pinnakattest. Vasesubstraat on tavaliselt kõrge puhtusastmega hapnikuvaba vask või T2 punane vask, mille vasesisaldus on ≥ 99,99% ja juhtivus ≥ 98%. Sellel on hea juhtivus ja teatud tugevus, mis tagab tõhusa vooluülekande.

Saada päring

Tootekirjeldus

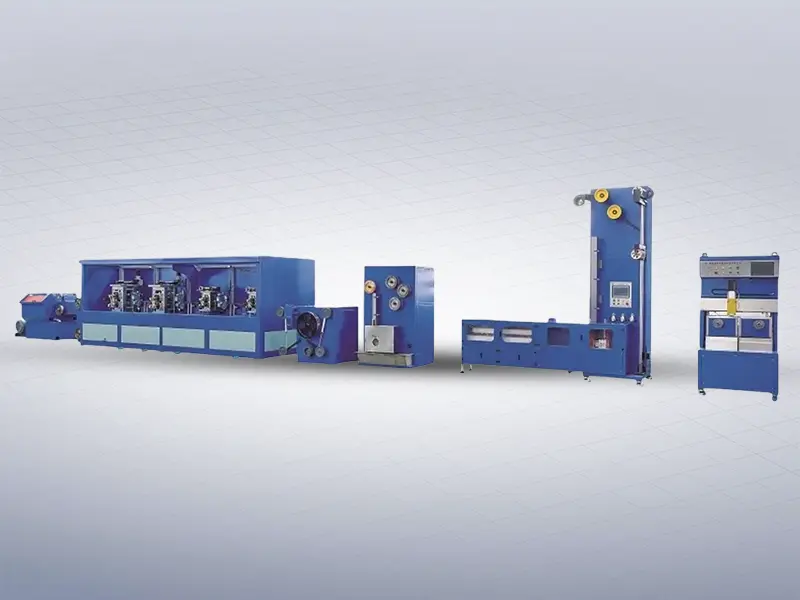

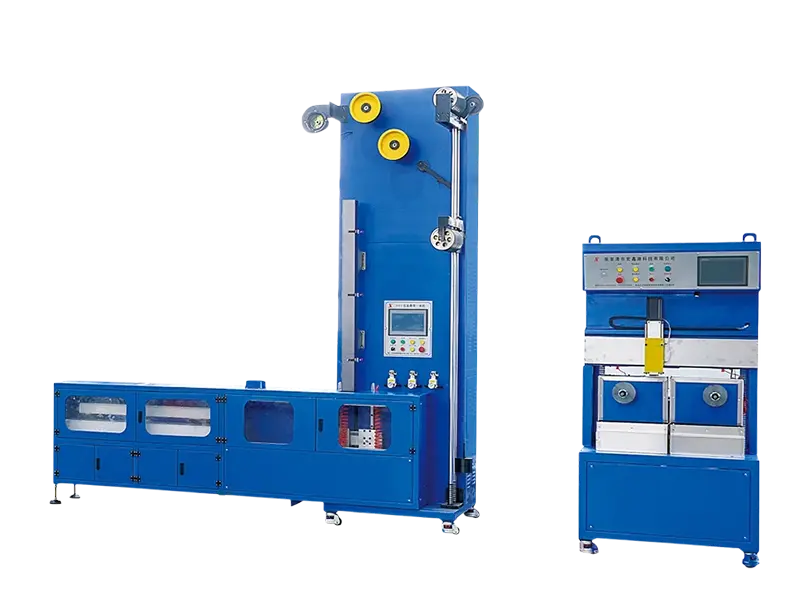

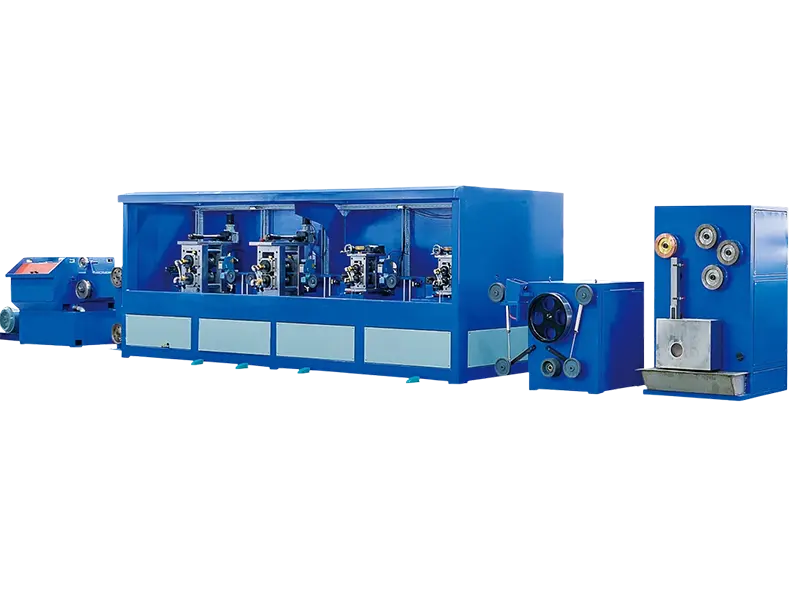

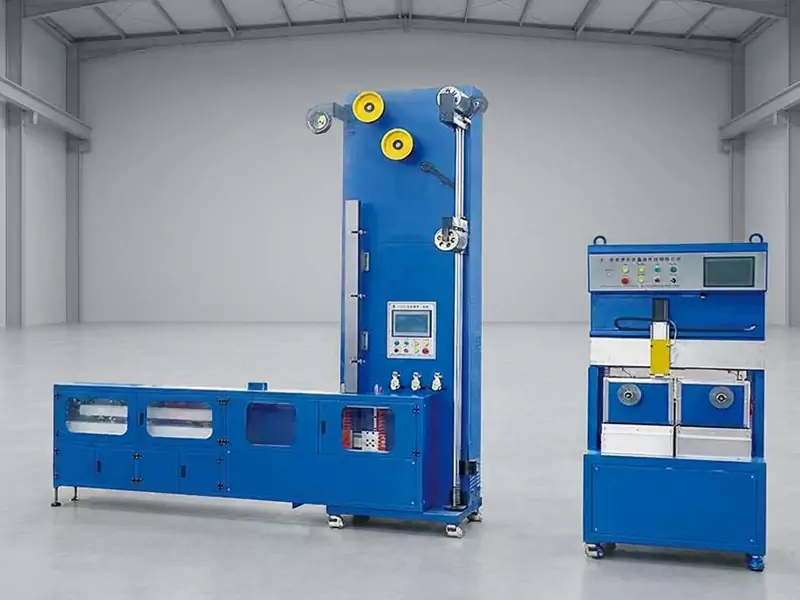

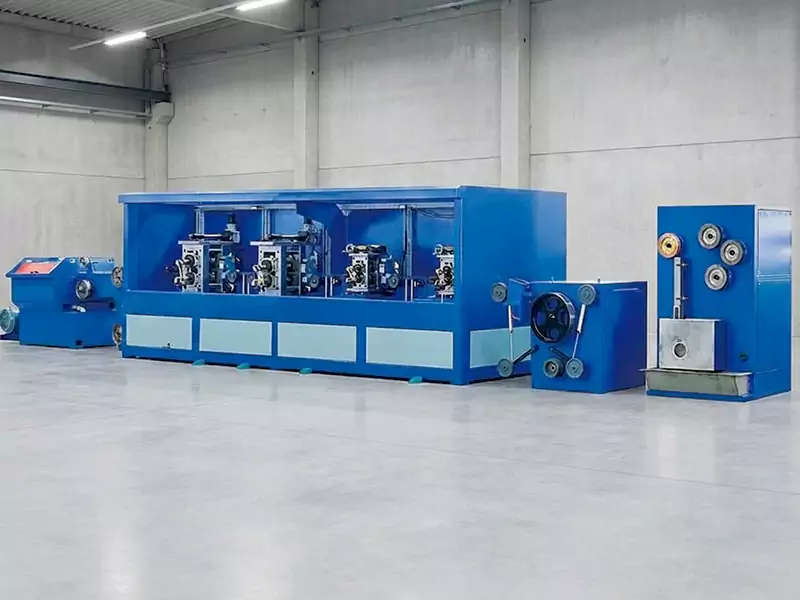

Meie ettevõtte poolt iseseisvalt välja töötatud vastupidav fotogalvaanilise keevitusriba valtspink GRM Rolling Mill tarnija integreeritud masin on tipptasemel intelligentne seade, mis on spetsiaalselt loodud fotogalvaanilise tööstuse jaoks. See integreerib põhilisi funktsionaalseid mooduleid, nagu täisautomaatne traadi paigaldamise süsteem, mitmekäiguline täppisvaltsimine, intelligentne pingekontroll, pidev lõõmutamine ja kahejaamaline mähis.

Kuna tegemist on tööstusharu juhtiva kiire ja ülitäpse siini integreeritud masinaga, suudab see seade teostada kogu protsessiga integreeritud tootmist alates ¢3 mm vase toorainest kuni valmistoodeteni (laius 3–8 mm, paksus 0,2–0,45 mm), maksimaalse töökiirusega 250 m/min, mis vastab täiuslikult fotovolta kõrge stabiilsuse ja suure täpsusega tootmise kõrgetasemeliste moodulite rangetele nõuetele.

Tüüpiline protsessi kulg

1. Lameda traadi valtsimisprotsess (rakendub fotogalvaanilise keevitusriba-kumera lindiga integreeritud masinale)

Traadi tasumine - mitmerežiimiline traadi tõmbamine - täppiskalandereerimine - võrgutuvastus ja juhtimine - ühemoodiline joonistamine - CNC eemaldamine - kiire tinatamine - pidev lõõmutamine (lämmastikukaitse) - pideva pingega mähis

Tehnilised parameetrid

PV lindi tooted	Parameeter	Tööstus Standardne	Muu ettevõte	GRM
Standardne PV Lint	Katte paksus	±5 μm	25±5μm	25±3μm
	Valmistoote paksus	20,01 mm	20,015 mm	20,01 mm
	Valmistoote laius	±0,05 mm	±0,05 mm	±0,05 mm
	Tõmbetugevus	≥110Mpa	≥150Mpa	≥170Mpa
	Pikendamine	≥15%	≥25%	≥25%
	Tootmisjõud	≤70Mpa	≤70Mpa	62,68 MPa
	Sirpkõver	≤5 mm/m	≤4 mm/m	≤4 mm/m
	Vastupidavus	0,30 Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02–0,023 Ω	0,0230 Ωmm/m 0,0230Ω
	Vananemiskindlus	-	-	2000 DH

Tehnilised eelised

Kõrge täpsus: ±0,01 mm paksuse tolerants, kohandub fotogalvaaniliste keevitusribade rangete standarditega

Kõrge efektiivsus: 250 m/min kiire valtsimine, kvaliteetne fotogalvaaniline keevitusriba valtspink

Mitme materjaliga kohandamine: ühildub vase, alumiiniumisulamiga jne, tugev mastaapsus

Pinna karedus Ra≤0,2μm (vähendab aku pragunemise ohtu)

Tüüpilised rakendused:

Fotogalvaaniline väli: fotogalvaaniliste keevituslintide ja siinide masstootmine, et aidata komponentidel elektrit tõhusalt juhtida.

Erikujuliste siinide kohandatud töötlemine (kolmnurkne/trapetsikujuline ristlõige)

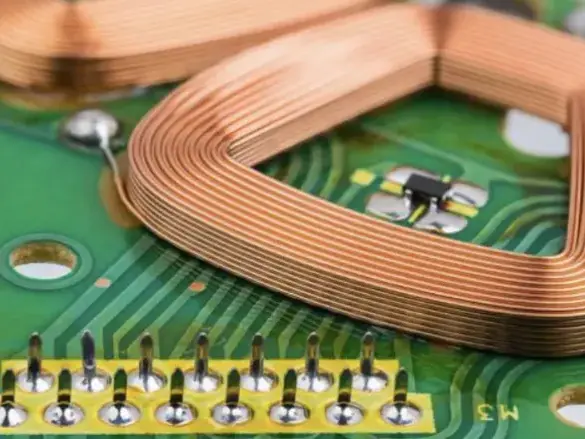

Elektroonikatööstus: ülitäpne lamejuhtmete töötlemine, sobib trafode, induktiivpoolide ja muude komponentide jaoks

Kohandatud disain ja müügijärgne teenindus

Kohandatud teenus: selliseid parameetreid nagu läbimiste arv, vormimaterjal ja joonistuskiirus saab kohandada vastavalt klientide konkreetsetele vajadustele.

Seadmete uuendamine: toetage pääsumoodulite lisamist hilisemas etapis, et rahuldada võimsuse suurendamise või protsessi uuendamise vajadusi.

Hoolduskulud: Mida rohkem läbib, seda suuremad on hallitus- ja hoolduskulud, kuid ühekordse töötlemise efektiivsus paraneb oluliselt. Soovitatav on teha mõistlik valik lähtuvalt tootmismahust.

Tere tulemast meiega ühendust võtma ja fotogalvaanilise keevitusriba valtspingi kohta lisateabe saamiseks!
