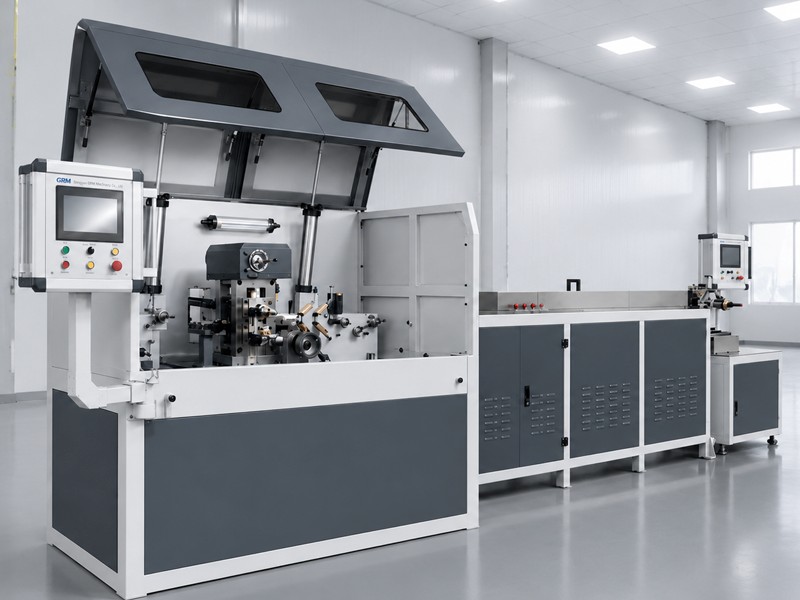

Ristkülikukujuline traadi mikrorullimisseade

GRM-i ristkülikukujuline traadi mikrovaltsimisseade on mõeldud peene ümmarguse metalltraadi täppisvaltsimiseks suure täpsusega ristkülikukujuliseks traadiks pideva mitmekäigulise külmvaltsimise protsessi kaudu.
Süsteem on välja töötatud peene ristkülikukujulise traadi tootmiseks miniatuursete mähiste jaoks, täppismähisjuhtmete, meditsiiniliste juhttraadi lamedate juhtmete komponentide, andurit juhtivate elementide ja muude mikroprofiilsete metallosade tootmiseks, mis nõuavad stabiilseid mõõtmeid ja puhast pinnaseisundit.
Täppisvaltsimisseadmete spetsialiseerunud tootjana pakub GRM vastavalt erinevatele tootmisnõuetele kohandatud mikrovaltsimislahendusi vasktraadile, legeeritud traadile ja muudele peentele metallmaterjalidele.

Saada päring

Tootekirjeldus

GRM Micro Rolling Unit on mõeldud peene ümartraadi pidevaks muundamisekstäppis ristkülikukujuline traatkitsa paksusevahemiku ja kõrge laiuse-paksuse suhtega.

Tootmisprotsess ühendab aktiivse väljamakse, mitmekäigulise veeredeformatsiooni, pinge sünkroniseerimise, sisemise mõõtmete kontrolli, valikulise puhastussüsteemi ja täppispooli mähimise üheks pidevaks tootmisjärjestuseks.

Võrreldes tavaliste suurte valtsimisseadmetega on mikrovaltsimissüsteem spetsiaalselt välja töötatud väikese suurusega juhtide jaoks, kus mõõtmete korratavus, redutseerimise stabiilsus ja pinna kvaliteet mõjutavad otseselt allavoolu vormimis-, mähis- ja montaažiprotsesse.

Tootmisvõime

Seade sobib ülipeente ristkülikukujuliste juhtmete ja mikro-lamejuhtmete tootmiseks, millel on range tolerantsikontroll kõrge väärtusega täppisrakenduste jaoks.

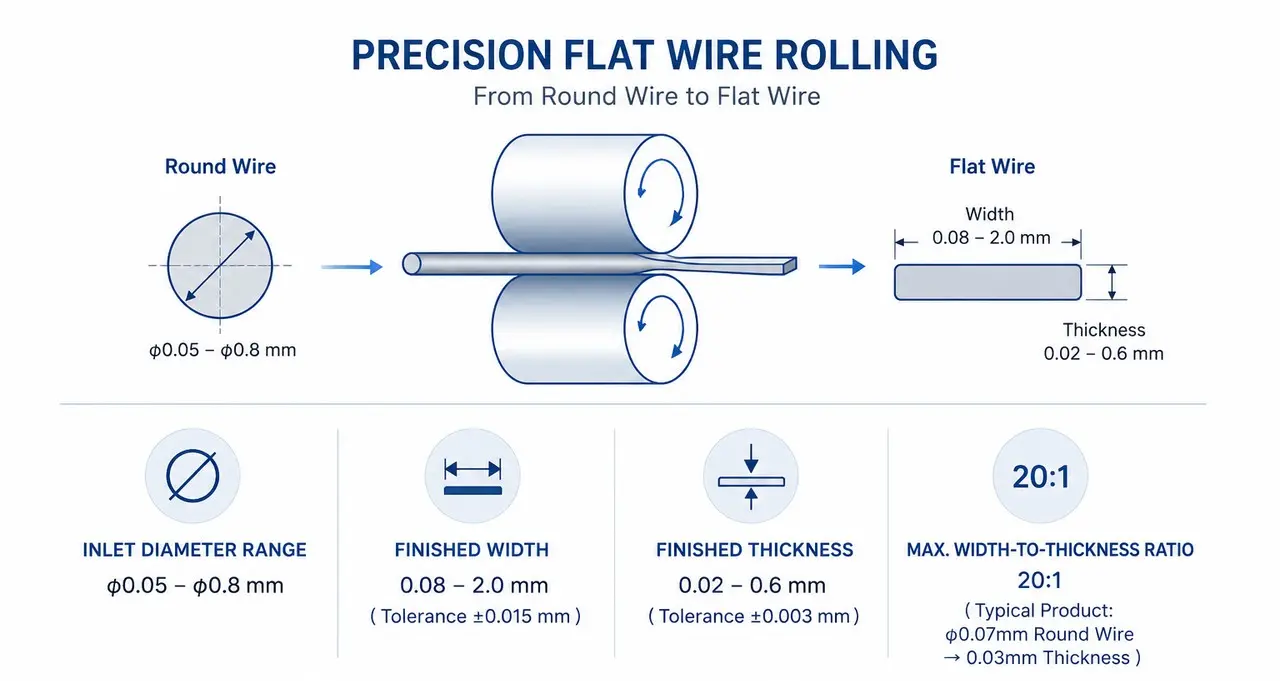

Tehnilised parameetrid

Tehniline ese	Spetsifikatsioon / saadaolevad andmed
Sisendjuhtme läbimõõt	0,05-0,8 mm
Valmis laius	0,08-2,0 mm
Valmis paksus	0,02-0,6 mm
Maksimaalne laiuse/paksuse suhe	20:1.
Mehaaniline disain maksimaalne kiirus	200 m/min.
Jahutus & määrimine	Pihustusjahutus koos filtreerimise tsirkulatsioonisüsteemiga
Juhtimissüsteem	HMI tööliides koos reaalajas tootmise jälgimisega
Masina konfiguratsioon	Kohandatud vastavalt projekti nõuetele

Standardne tootmisvoog

Aktiivne tasumine

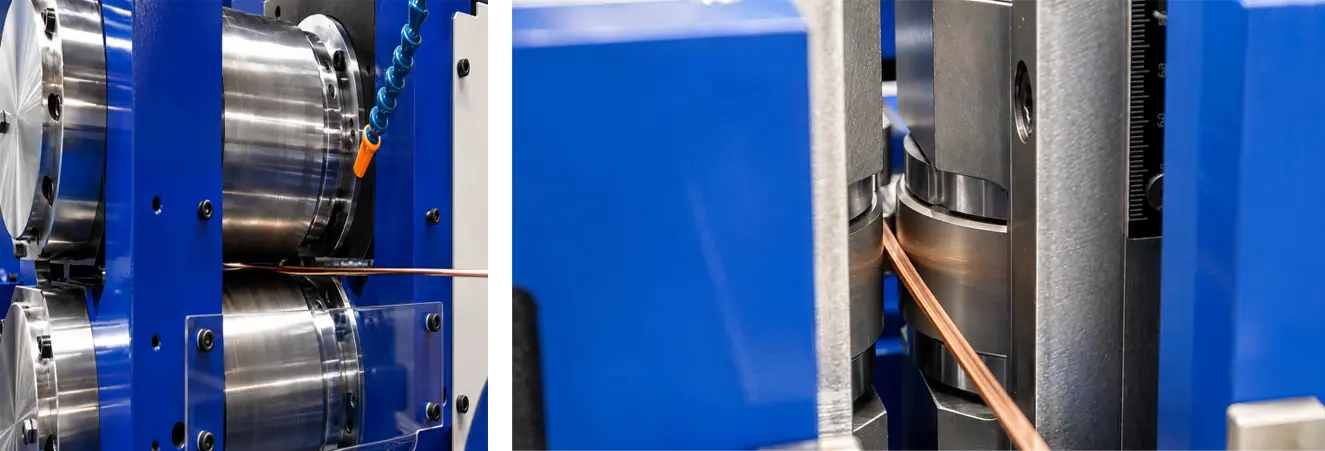

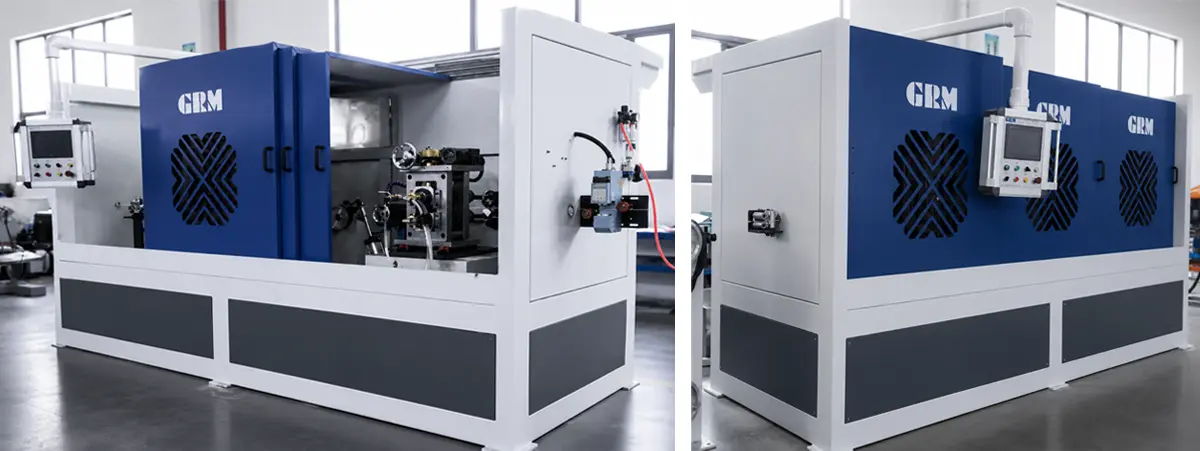

GRM160 valtspink
Tantsija pärast valtspinki
Sisseehitatud ülevaatus
GRM90 valtspink
Seesne puhastus + kuivatamine (valikuline)

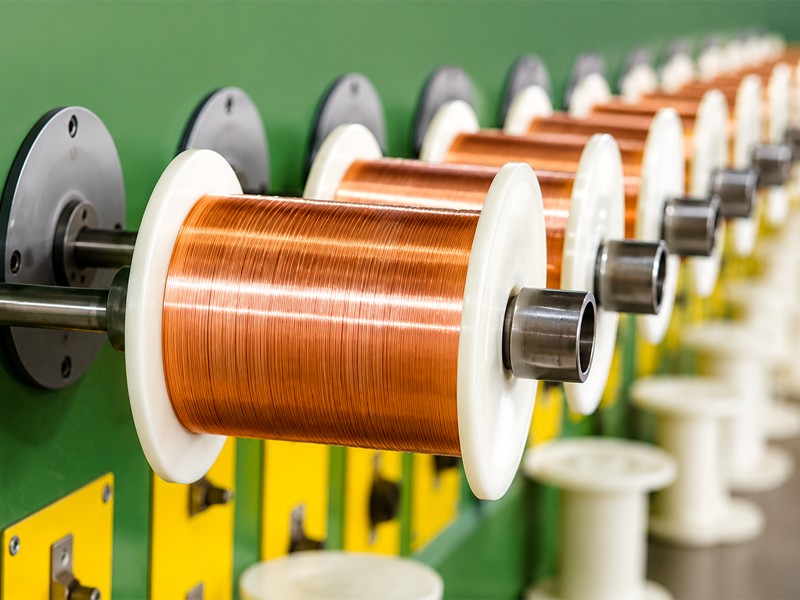

Spooler

Intelligentne juhtimissüsteem

Tsentraliseeritud HMI operatsioonisüsteem täielikuks liini juhtimiseks
Veeremiskiiruse, pinge ja tootmisoleku jälgimine reaalajas
Kiire reguleerimise juurdepääs veeremisparameetrite korrigeerimiseks
Kogu tootmisprotsessi järjestuse visuaalne kuvamine

Rakendused

Ristkülikukujulist traadist mikrorullimisseadet kasutatakse laialdaselt tööstusharudes, kus on vaja ülitäpseid peeneid ristkülikukujulisi juhte.

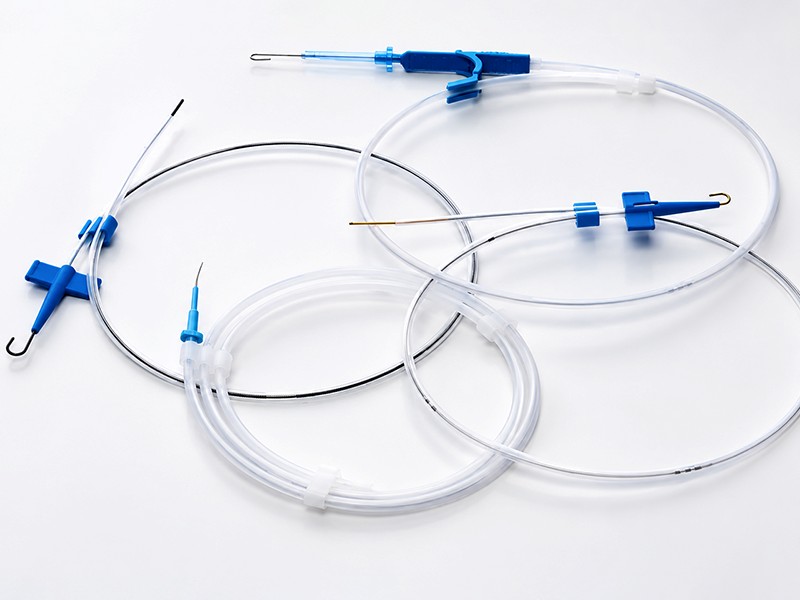

Meditsiinilise juhttraadi lame traat

Miniatuursed trafo mähisjuhid

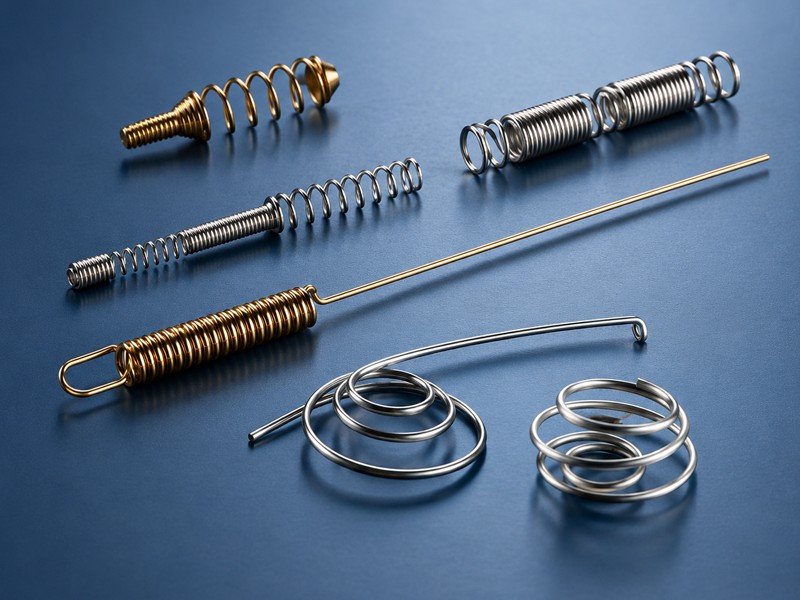

Täpsed juhtivad vedrukomponendid

Anduri juhtivad elemendid

Kõrge väärtusega sulamist juhtide tootmine

KKK hanke- ja insenerimeeskondadele

küsimus	Vastus
Millist materjali saab masin töödelda?	Esitatud allikas mainitakse konkreetselt vasest ümmarguse tõmmatud traati. Muud materjalid tuleks üle vaadata klassi, kõvaduse ja vähendamise ajakava järgi.
Kas rida saab kohandada?	Jah. GRM saab kohandada liini paigutust, kontrollpunkte, vastuvõtuspetsifikatsioone ja abisüsteeme pärast sihttootevaliku kättesaamist.
Millist teavet on vaja pakkumise tegemiseks?	Materjal, sisendtraadi läbimõõt, viimistletud laius/paksus, tolerants, tootmiskiirus, pooli tüüp, vaba põrandapind ja nõutavad standardid.
Kas rida sisaldab sisepuhastust?	Jah, kirjeldatud protsess hõlmab sisemist puhastamist, kuivatamist ja pihustusvedeliku filtreerimist.
Kas GRM võib pakkuda võtmed kätte lahendust?	Jah. GRM võib pakkuda kohandatud tootmisliini, tehnilist ettepanekut, tarnimist, paigaldusjuhiseid, kasutuselevõttu ja koolitustuge.
Millised parameetrid vajavad veel kinnitust?	Veeremisjõud, paigaldatud võimsus, liini mõõtmed, seadme kaal, lõplikud standardid, tarneaeg ja vastuvõtuprotseduur.
