Integreeritud joonistus- ja rullimisjoon täppisvasest lameda traadi jaoks

GRM-i integreeritud joonistus- ja rullimisliin täppis-vasktraadi jaoks on kohandatud vasest lametraadi tootmislahendus, mis ühendab traadi tõmbamise, täppisvaltsimise, võrgumõõtmise ja automaatse vastuvõtu ühes pidevas protsessis. Mõeldud trafojuhtmete, CTC juhtmete tootmiseks, emailitud ristkülikukujuliste juhtmete ja elektrimootorite lamejuhtmete tootmiseks, saavutab liin kiiruse kuni 400 m/min. See integreeritud süsteem parandab tõhusust ja vähendab materjali käitlemist.

Saada päring

Tootekirjeldus

GRM integreeritud tõmbe- ja valtsimisliin ühendab traadi tõmbamise, täppisvaltsimise, võrgumõõtmise ja automaatse vastuvõtu üheks pidevaks tootmisprotsessiks. Süsteem on ette nähtud ülitäpse vasest lamejuhtme tootmiseks, mida kasutatakse magnetjuhtmetes, trafojuhtmetes, CTC-juhtmetes ja elektrimootorites.

GRM-i integreeritud lamejuhtmete tootmisliin on mõeldud pidevaks kasutamiseksvasktraadi töötlemine täpseteks lamejuhtideksrange mõõtmete tolerantsiga ja suurepärase pinnakvaliteediga.

Integreerides tõmbe- ja valtsimisprotsessid ühte tootmissüsteemi, parandab liin märkimisväärselt tootmise efektiivsust, vähendades samal ajal käsitsi teisaldamist ja säilitades toodete stabiilse konsistentsi pikkade tootmistsüklite jooksul.

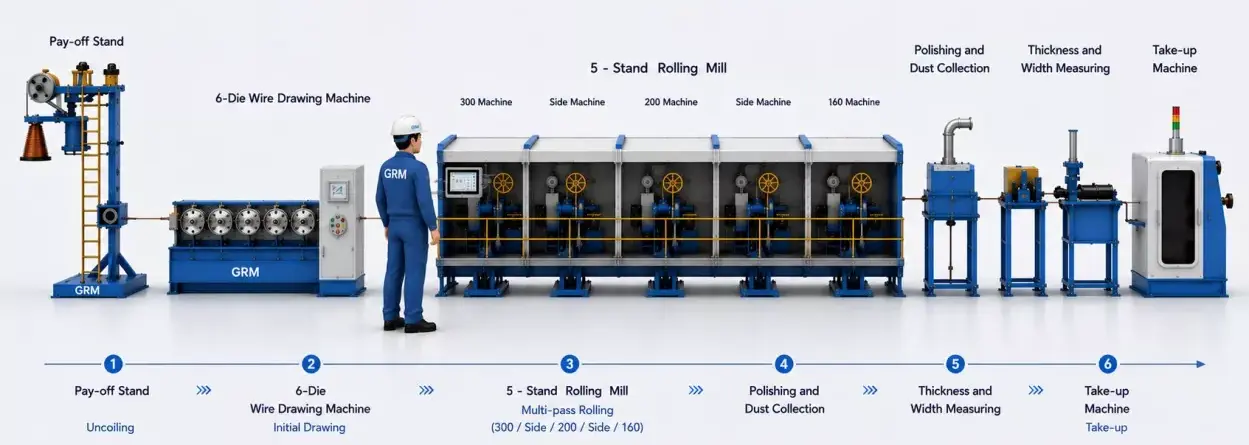

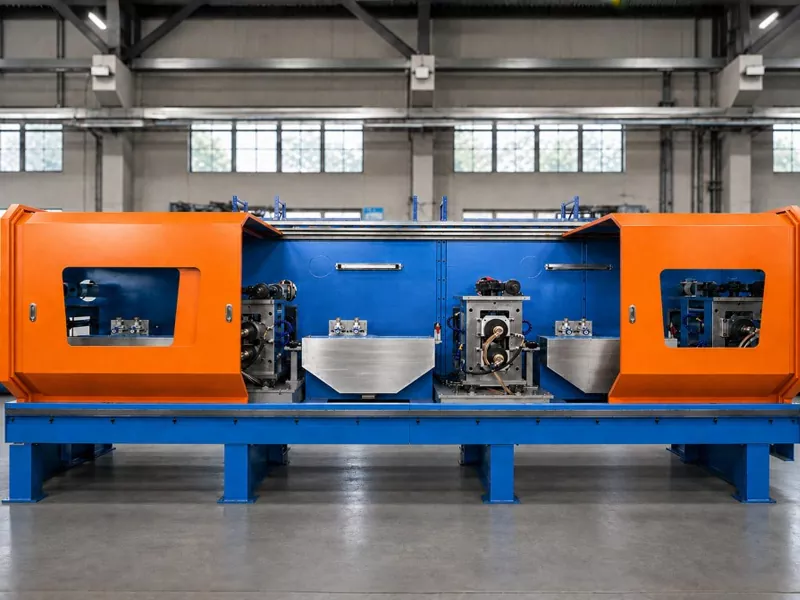

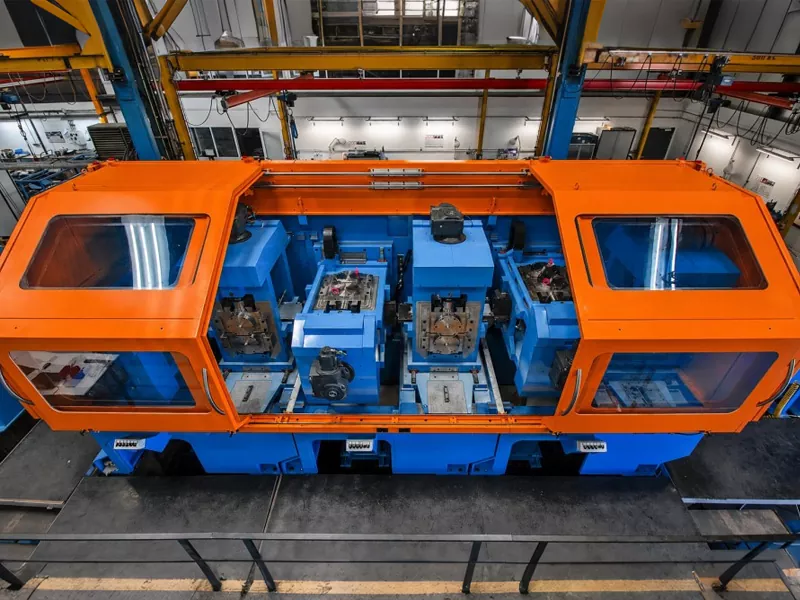

production line

Paindlik ja tõhus disain

Vertikaalne pooli väljamakse alus: 1 komplekt

DLF6D/500 kuue stantsiga joonestusmasin: 1 komplekt

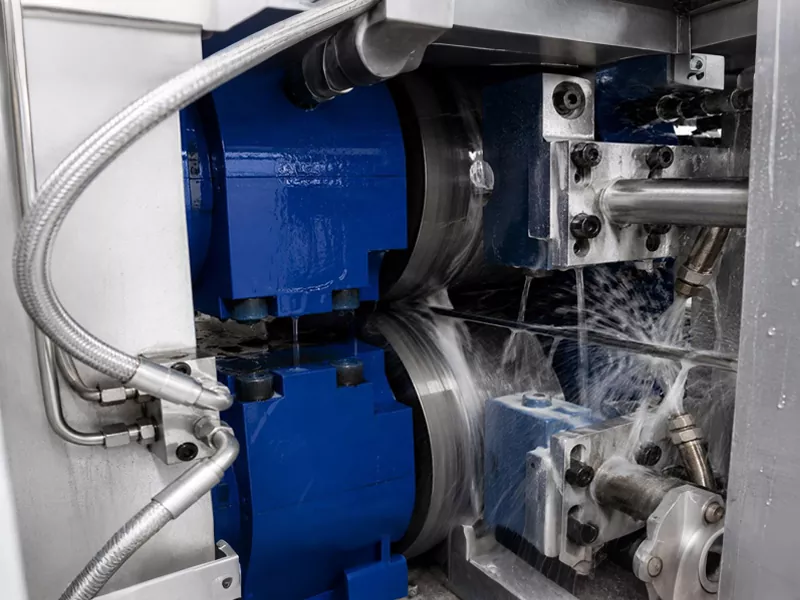

Kahe rulli täppisvaltspink: 3 komplekti

Külgvaltspink: 2 komplekti

Interneti-poleerimis- ja tolmukogumisseade: 1 komplekt

Internetis paksuse ja laiuse mõõtmise seade: 1 komplekt

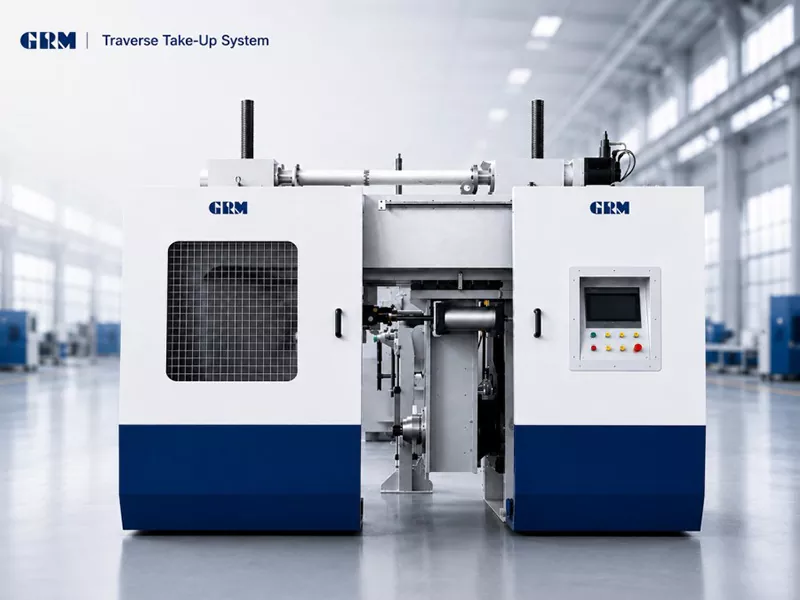

Põiksuunaline vastuvõtumasin: 1 komplekt

Täielik vasktraadi tootmise liin

Integreeritud joonistus- ja rullimisliin täppisvasest lameda traadi jaoks on loodud nõudlikuks suure mõõtmete täpsusega elektrijuhtide tootmisel. Maksimaalse kiirusega 400 m/min sobib hästi laiaulatuslikuks pidevaks vasktraadi tootmiseks.

Võrreldes tavapäraste eraldiseisvate valtsimisprotsessidega, välistab integreeritud liin vahepealse materjalikäsitluse ja tagab suurepärase mõõtmete ühtsuse kogu tootmistsükli jooksul.

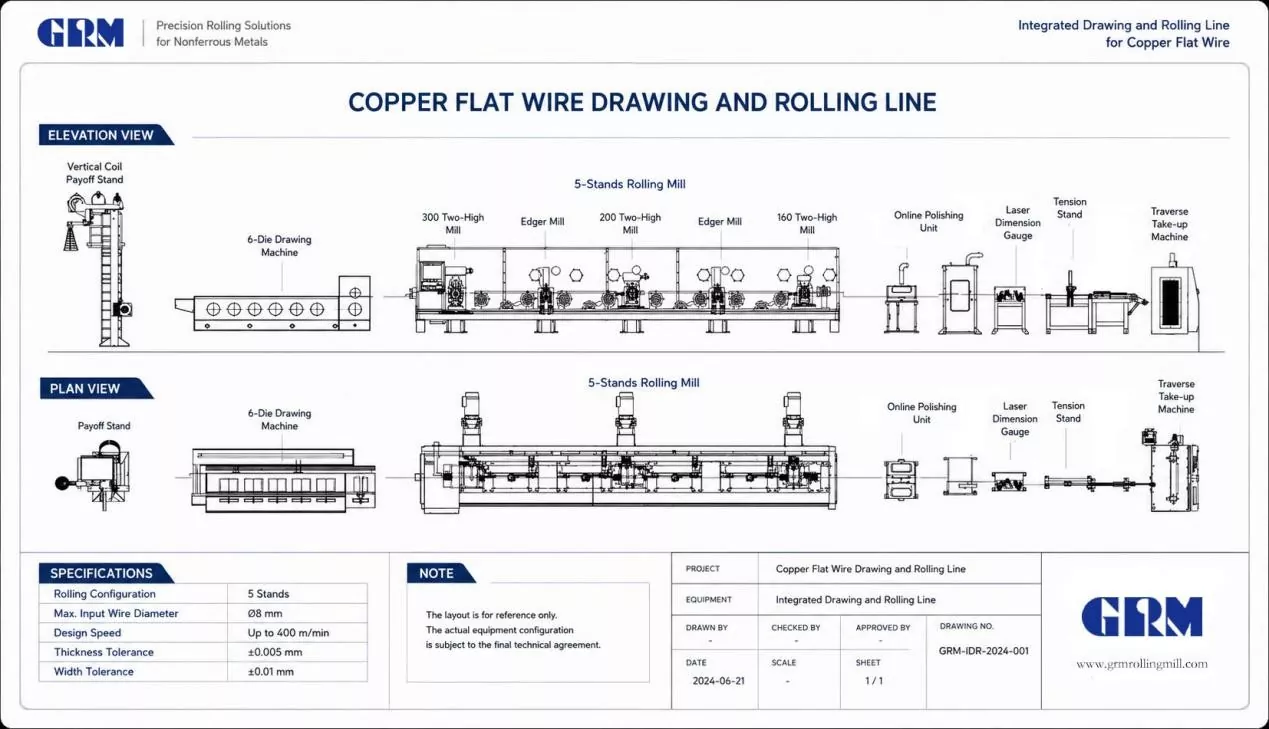

line process

* Tootmisliini protsessi saab kohandada vastavalt kliendi toote mõõtmetele

TEHNILISED ANDMED

Konfiguratsioon 5-stendiline valtspink		GRM
Esimene Kahekõrgune veski	Ø mm	300
Esimene Edger mil	Ø mm	155
Teine Kahekõrgene veski	Ø mm	200
Teine Edger mil	Ø mm	155
Kolmas Kahekõrge veski	Ø mm	160
Disaini kiirus	m/min	400
Maksimaalne Inteli juhe	Ø mm	8
Valmis tolerantsid	mm	paksus: ±0,005 laius: ±0,01
Tüüpiline valmis lameda traadi suurusvahemik	mm	paksus: 2,0-12 laius: 0,5-4,0

Tüüpilised rakendused

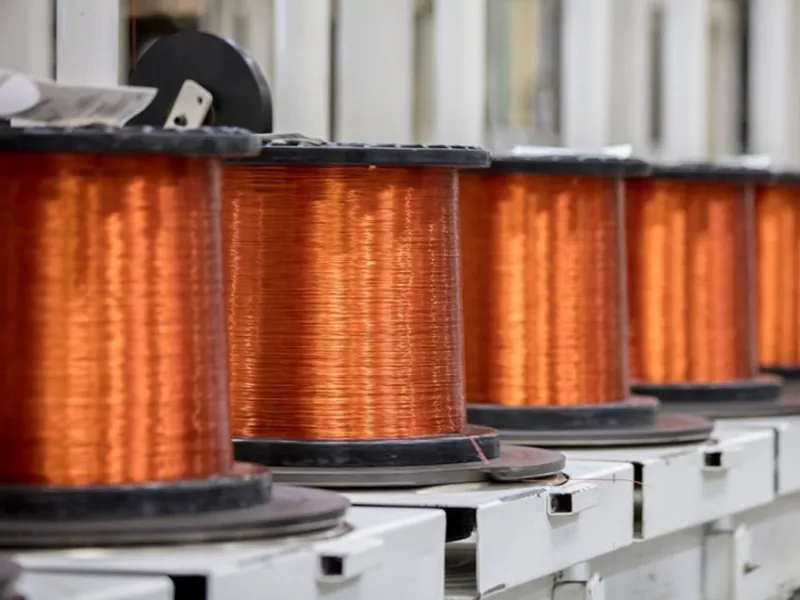

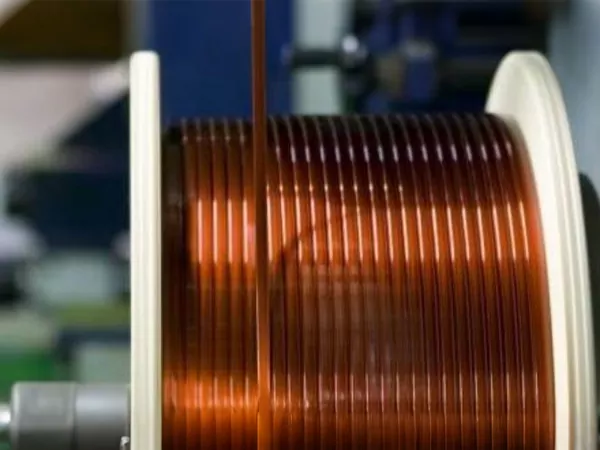

Emailitud ristkülikukujuline magnettraat

CTC pidevalt ülekantav juht

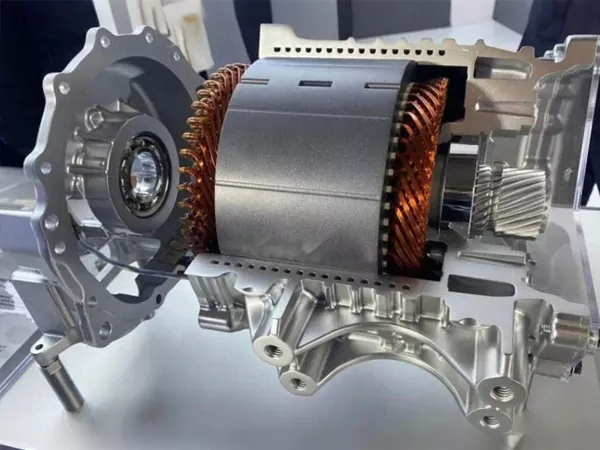

EV mootori juuksenõeljuht

EV mootorite lamejuhtmete tootmine

KKK

1. Kas sellel tootmisliinil saab traforakenduste jaoks toota vasktraati?

Jah, liin on mõeldud ülitäpse vasktraadi tootmiseks trafojuhtmete, magnetjuhtmete ja muude elektriliste rakenduste jaoks.

2. Kas täppisvasest tasapinnalise traadi integreeritud joonistus- ja veeremisjoont saab kohandada?

Jah, GRM pakub kohandatud tootmisliinilahendusi, mis põhinevad teie sisendmaterjalil, viimistletud traadi mõõtmetel ja tootmisnõuetel.

3. Millise täpsuse saab täppisvaltsimise protsessiga saavutada?

Süsteem suudab saavutada paksuse tolerantsi kuni ±0,005 mm ja laiuse tolerantsi kuni ±0,01 mm vasest lamejuhtmete täpseks tootmiseks.

4. Miks valida eraldi masinate asemel integreeritud joonistus- ja rullimisjoon?

Integreeritud vasktraadi tootmisliin parandab efektiivsust, vähendab materjali käitlemist ja tagab toote stabiilsema konsistentsi.

Kas otsite kohandatud vasktraadi tootmislahendust?

GRM pakub terviklikke insenerilahendusi, mis põhinevad teie materjali spetsifikatsioonidel, viimistletud traadi mõõtmetel ja järgnevatel rakendusnõuetel.

Tehnilise konsultatsiooni ja kohandatud tootmisliini disaini saamiseks võtke ühendust meie insenerimeeskonnaga.
