CTC pidevalt transponeeritud juhiliin

GRM Rolling Mill CTC Continuously Transposed Conductor Line on stabiilne töö ja kõrge täpsus, toetab kiiruse reguleerimist ja kohandatud konfiguratsioone ning on laialdaselt kasutatav trafode, uute energiasõidukite, kodumasinate, meditsiini ja kosmosesõidukite elektriväljade täppisjuhtmete tootmisel. Võtke meiega ühendust!

Saada päring

Tootekirjeldus

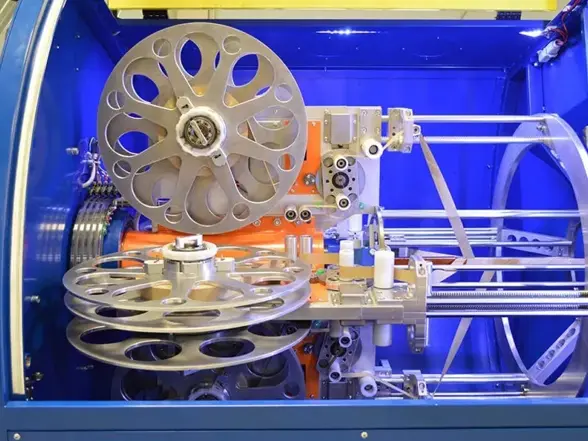

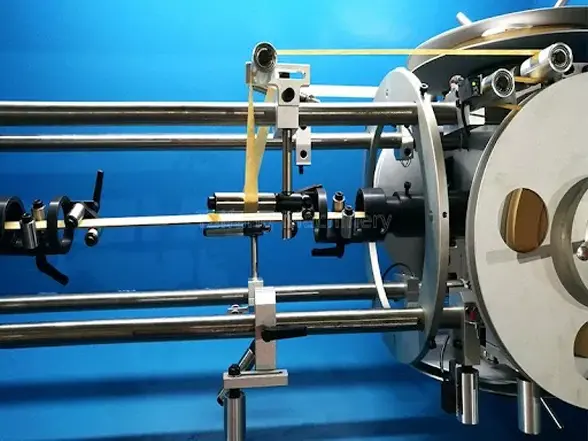

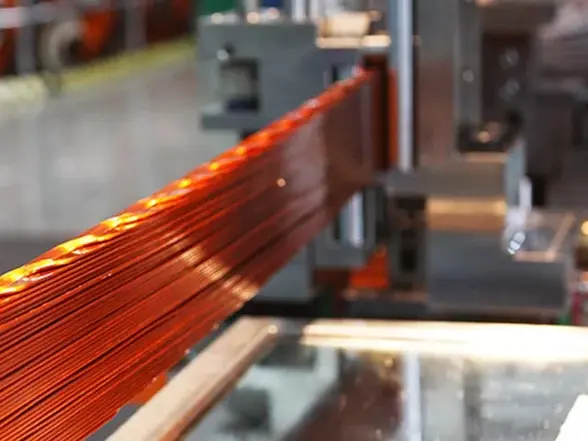

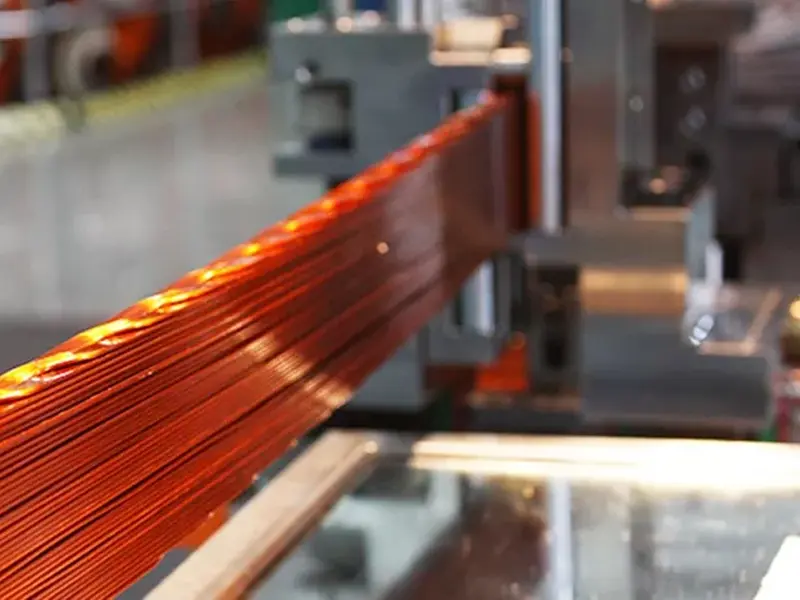

GRM-i valtstehase CTC Continuously Transposed Conductor Line transponeerib pidevalt 5 kuni 47 ahelat, kattes külmtöödeldud hapnikuvabad lamedad vasktraadid isoleerlakiga ning mähkides need isoleerpaberi ja muude isolatsioonimaterjalidega. Seejärel keerutatakse juhid kompaktsesse ja korralikult paigutatud ristkülikukujulise ristlõikega juhtmekimpu.

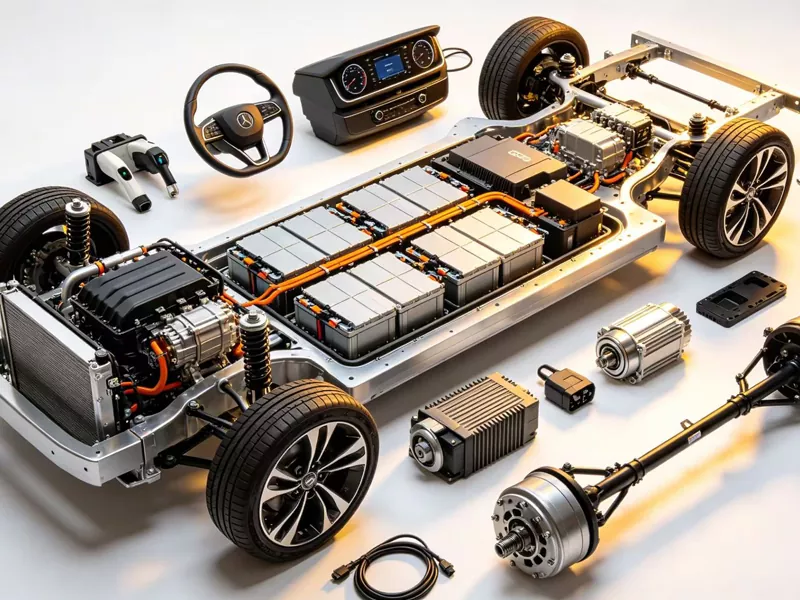

CTC Continuously Transposed Conductor Line for EV components

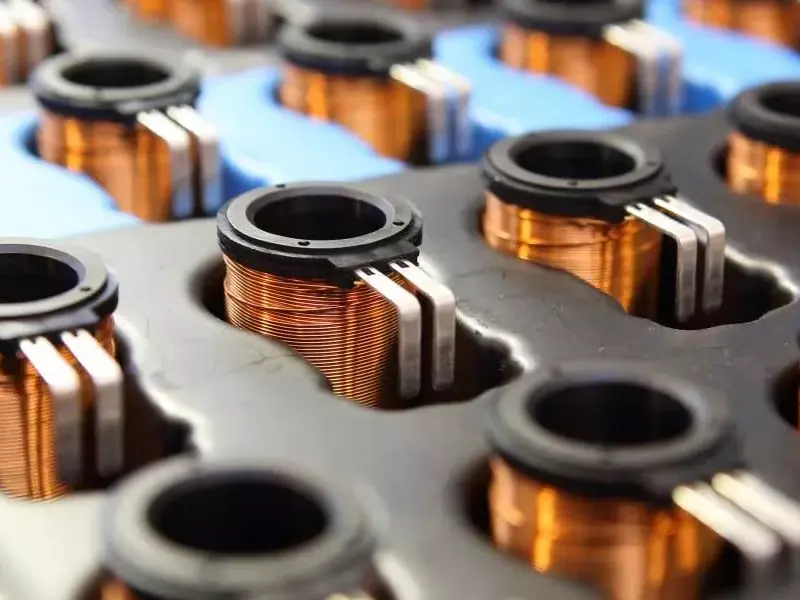

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

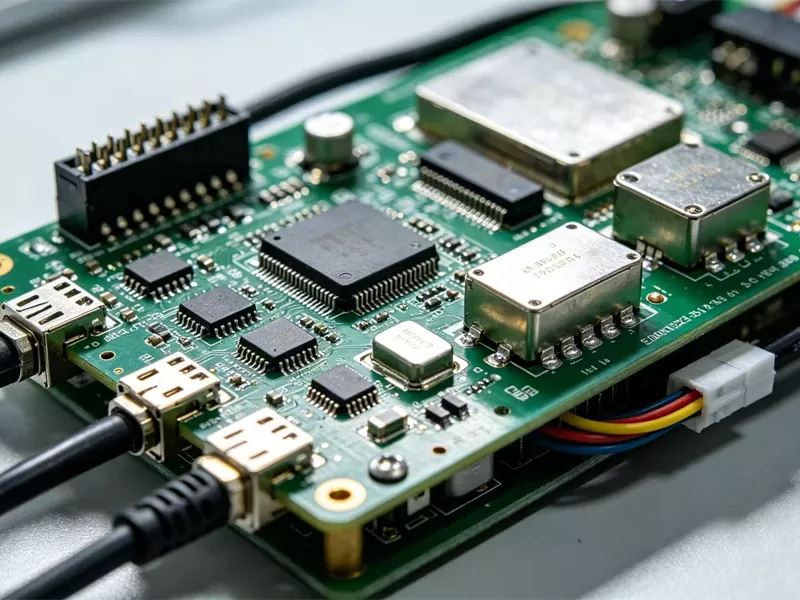

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

Rakendustööstused

1. trafo mähised

2. EV komponendid

3. Kodumasinad

4. Meditsiiniseadmed

5. Lennunduse elektrilised sõlmed

Peamine protsessi voog

Tasumine → Paralleeljuhtimine → Täpne ülekandmine → Isolatsiooni mähkimine (valikuline) → Vastuvõtt

Tehnilised andmed

Ühe juhi parameetrid	Min	Max
Paksus	1,15 mm	3,15 mm
Laius	3,0 mm	12,5 mm
Laiuse/paksuse suhe	3:1	8:1
emaili paksus	0,08 mm	0,18 mm

CTC juhi parameetrid	Min	Max
Tootmiskiirus	1 m/min	15 m/min
Dirigentide arv	5 (paaritu)	47 (paaritu)
Kõrgus (mm)	5.0	80.0
Laius (mm)	6.0	26.0
Transpositsiooni samm (mm)	20	280
Kõrguse/laiuse suhe	1:3	8:1
Transponeerimise tõukekiirus	colspan = "2"	150 korda/min

Põhifunktsioonid

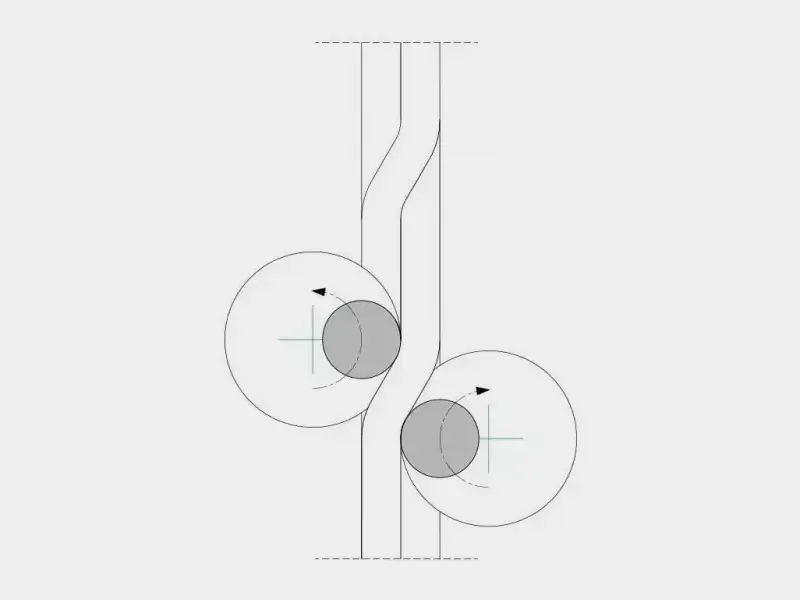

1. Täppistransponeerimissüsteem juhtide stabiilseks joondamiseks

2. CTC Continuously Transponed Conductor Line võib ühilduda emailiga kaetud lamedate vaskjuhtidega

3. Valikuline isolatsioonipaberi pakkeseade

4. Servojuhtimisega pinge- ja mähissüsteem

Tehnilised eelised

GRM-i tootmisüksus on varustatud siduskatte- ja kontrollisüsteemidega, mis on võimelised töötlema mitmekihilise emailkattega spetsiaalseid magnettraate. Värske katte töötlemine samas rajatises parandab elektritakistuse jõudlust ja parandab juhtme pinna kvaliteeti. Pidev võrguseire tagab veelgi mõõtmete järjepidevuse ja pikaajalise tööstabiilsuse.

KKK

1. Mis on CTC juht?

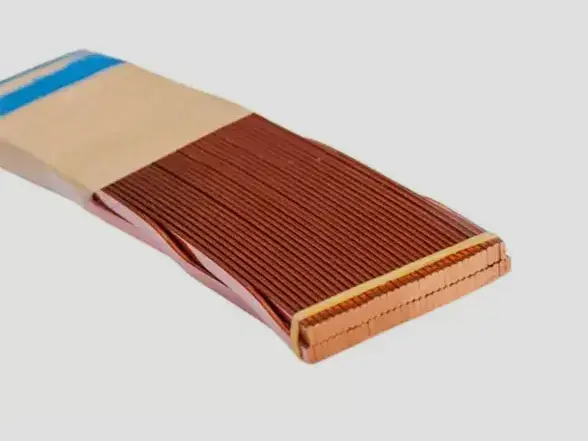

CTC (Continuously Transposed Conductor) on ristkülikukujuline juhtmekimp, mis on valmistatud mitme isoleeritud lamejuhtme pideva transponeerimise teel, et vähendada pöörisvoolukadusid trafodes.

2. Milliseid materjale saab liin töödelda?

Liin on mõeldud peamiselt emailiga kaetud hapnikuvabade lamedate vaskjuhtmete ja nendega seotud magnettraadi materjalide jaoks.

3. Kas masinat saab kohandada?

Jah. GRM pakub kohandatud konfiguratsioone vastavalt juhtmete mõõtmetele, tootmiskiirusele, isolatsioonistruktuurile ja tehase paigutusele.

Kas olete valmis oma magnettraadi tootmist uuendama?

Võtke ühendust GRM-iga, et saada kohandatud CTC-juhtmete tootmislahendusi, mis on kohandatud lamejuhtmete täpseks töötlemiseks, traforakendusteks ja täiustatud magnettraadi tootmiseks.
