Kuidas saab MBB ümartraadi tootmine päikeseenergia lintmasinast kasu?

Kaasaegses päikesepatareide tootmisrajatise sees tõmmatakse õhukest vasktraati, mis on vaevu juuksekarvast paksem, lõõmutatakse ja kaetakse täpse jootekihiga. See on MBB (Multi-Busbar) ümmargune traat, kriitiline ühendus, mis kannab voolu tuhandetest üksikutest fotogalvaanilistest elementidest päikesepaneeli servani. Selle traadi tootmine on täppistehnika ime, kus tolerantse mõõdetakse mikronites ja konsistents on vaieldamatu. Mis tahes kõrvalekalle läbimõõdus, katte paksuses või mehaanilistes omadustes võib vähendada kogu päikesepaneeli efektiivsust. See on fotogalvaaniliste ühenduste tootmise nõudlik maailm ja just siin tõestab päikesepatarei lintmasin oma olulist väärtust.

ThePäikeseenergia PV lindimasinon spetsiaalne tootmisseade, mis ühendab mitu protsessi üheks pidevaks liiniks. See tõmbab traati, kontrollib selle tõmbetugevust lõõmutamise teel ja rakendab ühtlase jootekatte. Solar PV Ribbon Machine kasutuselevõtt MBB ümmarguse traadi tootmisliinile ei ole ainult järkjärguline paranemine; see on transformatsioon. The machine's precision controls reduce diameter variation, its advanced annealing system ensures consistent mechanical properties, and its coating technology delivers uniform solder thickness across the entire length of the wire. These improvements directly translate to higher-quality MBB round wire, which in turn leads to more efficient solar panels and lower production costs. This article will explore the specific ways in which a Solar PV Ribbon Machine benefits MBB round wire production, examining the engineering principles, process innovations, and real-world results that make it an indispensable tool for the solar industry.

Sisukord

• 1. Mis on MBB ümartraat ja miks see on päikesepaneelide puhul oluline?
• 2. Mis on päikeseenergia lintmasin ja kuidas see töötab?
• 3. Kuidas täppisjoonistamise juhtimine parandab traadi läbimõõdu järjepidevust?
• 4. Kuidas tagab lõõmutamise protsess ühtlased mehaanilised omadused?
• 5. Kuidas katte ühtlus vähendab defekte ja parandab rakkude ühendust?
• 6. Millised on päikeseenergia lintmasina kasutamise tegelikud tootmise eelised?
• 7. Korduma kippuvad küsimused (KKK)
• 8. Järeldus

1. Mis on MBB ümartraat ja miks see on päikesepaneelide puhul oluline?

Solar PV Ribbon Machine eeliste mõistmiseks peame esmalt mõistma toodet, mida see toodab: MBB ümmargune traat. MBB ehk Multi-Busbar viitab elemendiarhitektuurile, kus päikesepatareist voolu kogumiseks kasutatakse mitut peenikest traati, erinevalt traditsioonilisest disainist, mille kohaselt kasutatakse 3 või 4 paksemat lamedat linti. See arhitektuur on oluline edasiminek päikesepatareide tehnoloogias. Siinide arvu suurendamisega lüheneb voolu kogumistee, mis vähendab jadatakistust ja parandab elemendi üldist efektiivsust. Juhtmed ise peavad olema äärmiselt peened – tavaliselt 0,25–0,4 mm läbimõõduga – ja need peavad olema elemendiga ühendamise hõlbustamiseks kaetud jootesulamiga.

Üleminek MBB ümartraadile on ajendatud lakkamatust püüdest päikesepatareide suurema efektiivsuse poole. Peenemate ümarate juhtmete vähenenud varjutus suurendab elemendi valgust koguvat ala. Lühem voolutee vähendab takistuskadusid ja peenem samm võimaldab täpsemalt juhtida elemendi elektrilist väljundit. Need eelised suurendavad ühiselt päikesepaneelide efektiivsust 1–2%, mis on konkurentsivõimelisel päikeseenergiaturul märkimisväärne võit. MBB ümartraadi tootmine on aga oluliselt keerulisem kui traditsioonilise lindi tootmine. Väiksem läbimõõt ning vajadus ülitäpse läbimõõdu ja katte paksuse järele nõuavad tootmisvõimsuse uut taset.

MBB ümarjuhtme kvaliteet mõjutab otseselt päikesepaneeli jõudlust ja töökindlust. Ebaühtlase läbimõõduga juhtmel on muutuv takistus, mis põhjustab kuumaid kohti ja voolukadu. Ebaühtlase jootekattega traat loob nõrgad jooteühendused, mis vähendab paneeli mehaanilist tugevust ja töökindlust. Vale tõmbetugevusega traat võib käsitsemisel puruneda. Seetõttu on MBB ümartraadi tootmine kõrge panusega protsess, mis nõuab kõige kaasaegsemaid seadmeid. KellJiangsu Goodroller Machinery Co., Ltd., oleme välja töötanud päikeseenergia lintmasina, mis vastab nendele nõudlikele nõuetele, tagades, et iga toodetud MBB ümarjuhtme meeter on kõrgeima kvaliteediga.

2. Mis on päikeseenergia lintmasin ja kuidas see töötab?

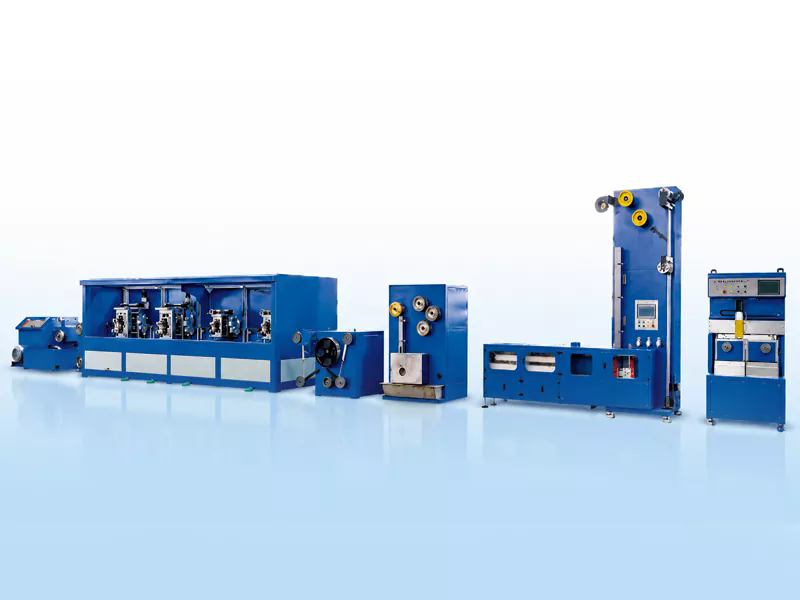

Solar PV Ribbon Machine on spetsiaalne tootmisliin, mis on ette nähtud päikesepaneelides kasutatavate ülitäpsete ühendusjuhtmete, sealhulgas MBB ümarjuhtme tootmiseks. See ei ole lihtne traadi tõmbamismasin; see on keerukas süsteem, mis ühendab mitu kriitilist protsessi üheks pidevaks tootmisliiniks. Masin koosneb tavaliselt neljast põhietapist: tasumine, tõmbamine, lõõmutamine ja katmine. Protsess algab vasktraadi pooliga, mis juhitakse läbi tõmbestantside seeria, millest igaüks vähendab läbimõõtu lõpliku spetsifikatsioonini. Tõmbamisprotsessi juhib täpne pingejuhtimissüsteem, mis säilitab pideva tõmbejõu, tagades, et traat ei veniks ega puruneks.

Pärast joonistamisetappi siseneb traat lõõmutamise sektsiooni. Lõõmutamine on kuumtöötlusprotsess, mis leevendab tõmbamisprotsessist põhjustatud sisepingeid, taastab traadi elastsuse ja kontrollib selle mehaanilisi omadusi, nagu tõmbetugevus ja pikenemine. Lõõmutussektsioon koosneb tavaliselt täpse temperatuuri reguleerimisega mitmetsoonilisest ahjust, mis võimaldab reguleerida lõõmutamise parameetreid, et saavutada soovitud traadi omadused. Seejärel läbib traat enne katmisfaasi sisenemist jahutussektsiooni. Katmine on kriitiline samm, kuna see katab traadile ühtlase jootesulami kihi. Katmisprotsess viiakse tavaliselt läbi kuumsulatusmeetodil, kus traat läbib sulajoodise vanni. Vanni temperatuuri ja traadi kiirust reguleeritakse täpselt, et tagada ühtlane katte paksus.

Kaasaegse päikeseenergia lintmasina üks peamisi omadusi on intelligentsete juhtimissüsteemide integreerimine. Kogu tootmisliini jälgib ja juhib PLC (Programmable Logic Controller), mis koordineerib kiirust, pinget, temperatuuri ja katte paksust. See tagab tootmisparameetrite säilimise kõrgekvaliteedilise MBB ümartraadi jaoks vajalike rangete tolerantside piires. Meie tehas GRM-i valtsimistehases on projekteerinud meie päikeseenergia PV lintmasina, keskendudes täpsusele, töökindlusele ja kasutuslihtsusele. Mõistame, et meie kliendid vajavad masinat, mis suudaks järjepidevalt kvaliteetset traati toota, ja meie masin on loodud seda jõudlust pakkuma.

3. Kuidas täppisjoonistamise juhtimine parandab traadi läbimõõdu järjepidevust?

MBB ümartraadi tootmisel on kõige kriitilisem parameeter traadi läbimõõt. Isegi mõne mikroni erinevus võib mõjutada traadi elektrilisi ja mehaanilisi omadusi, põhjustades voolukadu või purunemist. Solar PV Ribbon Machine saavutab erakordse läbimõõdu konsistentsi tänu täppistõmbevormide ja täiustatud pingekontrolli kombinatsioonile. Tõmbevormid on valmistatud ülikõvadest materjalidest, nagu teemant või volframkarbiid, ja on valmistatud ülitäpsete mõõtmetega. Kui traat läbib iga matriitsi, väheneb selle läbimõõt teatud summa võrra. Matriitsid on paigutatud järjestikku, kusjuures iga stants vähendab läbimõõtu veidi rohkem. Traati määritakse ka tõmbamisprotsessi ajal, et vähendada stantside hõõrdumist ja kulumist.

Pingutuse juhtimissüsteem on läbimõõdu reguleerimise teine ​​põhikomponent. Kui traadi pinge on liiga kõrge, siis traat venib ja muutub õhemaks. Kui pinge on liiga madal, ei tõmmata traati korralikult, mis põhjustab läbimõõdu muutusi. Solar PV Ribbon Machine kasutab suletud ahelaga pinge juhtimissüsteemi, mis jälgib pidevalt traadi pinget ja reguleerib tõmbekandjate kiirust, et säilitada püsiv pinge. See tagab, et traat tõmmatakse ühtlase kiirusega, mille tulemuseks on ühtlane läbimõõt. Pinget kontrollitakse ka lõõmutamise käigus, kuna traat tõmmatakse läbi ahju. See hoiab ära traadi longuse või purunemise soojuspaisumise või kokkutõmbumise tõttu.

Päikeseenergia lintmasin suudab tavaliselt saavutada läbimõõdu tolerantsi +/- 2 mikronit, mis on oluliselt parem kui tavalistele traaditõmbemasinatele omane +/- 10 mikronit. See parem konsistents on MBB ümartraadi jaoks ülioluline. Ühtse läbimõõduga traat tagab ühtlase takistuse, tagades päikesepatarei optimaalse efektiivsuse. See võimaldab ka usaldusväärsemat ühendust päikesepatareiga, kuna jootekoht on ühtlasem. Selle tulemuseks on töökindlam ja tõhusam päikesepaneel. Meie tehas on välja töötanud patenteeritud pingekontrollisüsteemi, mis suudab saavutada need kitsad tolerantsid, pakkudes meie klientidele kvaliteetset MBB ümartraati, mida on vaja järgmise põlvkonna päikesepatareide jaoks.

4. Kuidas tagab lõõmutamise protsess ühtlased mehaanilised omadused?

Kuigi läbimõõt on kriitiline, on MBB ümmarguse traadi mehaanilised omadused - selle tõmbetugevus, elastsus ja pikenemine - võrdselt olulised. Need omadused määravad juhtme toimimise päikesepaneeli käsitsemise, jootmise ja kasutusea jooksul. Kui traat on liiga jäik, on seda raske käsitseda ja see võib jootmise käigus puruneda. Kui traat on liiga pehme, võib see longu või kergesti kahjustada saada. Lõõmutamisprotsess vastutab nende omaduste kontrollimise eest. Tõmbamise ajal vasktraat kõvastub, muutub kõvemaks ja rabedamaks. Lõõmutamisprotsess soojendab traadi teatud temperatuurini, seejärel jahutab seda aeglaselt, mis taaskristallib metalliterad, leevendades sisemist pinget ja taastades traadi elastsuse.

Solar PV Ribbon Machine'is on lõõmutamise sektsioon täpselt juhitav mitmetsooniline ahi. Soovitud lõõmutamisprofiili saavutamiseks läbib traat mitut tsooni, millest igaüks on erineval temperatuuril. Temperatuur ja ahju läbiva traadi kiirus määravad lõplikud mehaanilised omadused. Ahi on tavaliselt varustatud kaitsva atmosfääriga, näiteks lämmastiku või vesinikuga, et vältida traadi oksüdeerumist kõrgel temperatuuril. Ahjule järgnev jahutussektsioon on samuti kavandatud saavutama kindlat jahutuskiirust, mis mõjutab veelgi tera struktuuri ja mehaanilisi omadusi.

Vaatame konkreetset näidet: MBB ümartraadi tõmbetugevus on tavaliselt vahemikus 25–35 kg/mm². Kui traat on lõõmutatud tõmbetugevuseni 28 kg/mm², on traat hea plastilisusega ja seda on lihtne käsitseda. Kui traat on alalõõmutatud, võib tõmbetugevus olla 40 kg/mm², muutes traadi rabedaks. Kui traat on üle lõõmutatud, võib tõmbetugevus langeda 20 kg/mm²-ni, muutes traadi liiga pehmeks. Solar PV Ribbon Machine'i täpne temperatuuri reguleerimine tagab, et lõõmutamisprotsess on korratav ja järjepidev, võimaldades tootjal toota täpselt nõutavate mehaaniliste omadustega traati. Jiangsu Goodroller Machinery Co., Ltd.-l on meil laialdased kogemused päikeseenergia lintmasina lõõmutamise sektsiooni projekteerimisel, tagades, et meie kliendid saavad toota nõutavate omadustega MBB ümartraati.

5. Kuidas katte ühtlus vähendab defekte ja parandab rakkude ühendust?

Viimane kriitiline samm MBB ümartraadi tootmisel on jootekatte pealekandmine. Kattel on kaks eesmärki: see kaitseb vasktraati korrosiooni eest ja hõlbustab ühendamist päikesepatareiga. Kattekiht tuleb kanda ühtlaselt ja õige paksusega. Kui kate on liiga õhuke, ei pruugi see pakkuda piisavat kaitset ega moodustada head jooteühendust. Kui kate on liiga paks, võib see vähendada traadi juhtivust ja suurendada tootmiskulusid. Solar PV Ribbon Machine kasutab kuumkatmisprotsessi, kus traat läbib sulajoodise vanni. Joodis on tavaliselt tina-plii või tina-plii-hõbeda sulam, kuigi kasutatakse ka pliivabu sulameid. Vanni temperatuuri ja traadi kiirust reguleeritakse täpselt soovitud katte paksuse saavutamiseks.

Katte ühtlus saavutatakse mitme mehhanismi kaudu. Traat on enne jootevanni sisenemist eelnevalt puhastatud ja sageli voolav, et tagada hea niisutamine. Vanni temperatuuri reguleeritakse täpsusega +/- 2 °C, et säilitada ühtlane viskoossus ja pindpinevus. Traat tõmmatakse vannist välja kontrollitud nurga all, mis aitab eemaldada liigset joodist. Seejärel läbib kaetud traat puhastussüsteemi, näiteks õhunoad või keraamilised klaasipuhastid, et eemaldada üleliigne joote ja tagada ühtlane kate. Seejärel lõplik kaetud traat jahutatakse ja keritakse vastuvõtupoolile.

Järgmises tabelis on kokku võetud päikeseenergia lintmasina katteosa peamised protsessiparameetrid.

Solar PV Ribbon Machine'i ühtlane kate on päikesepaneeli töökindluse jaoks hädavajalik. Ühtlane kate tagab, et traadi ja päikesepatarei vaheline jootekoht on tugev ja ühtlane, mis tagab hea elektrilise kontakti ja mehaanilise tugevuse. See vähendab päikesepaneeli rikke ohtu. Jiangsu Goodroller Machinery Co., Ltd.-s oleme optimeerinud päikeseenergia PV-lindi masina katteosa, et pakkuda kõrgeima kvaliteediga katet, tagades, et meie klientide MBB ümartraat vastab kõige nõudlikumatele nõuetele.

6. Millised on päikeseenergia lintmasina kasutamise tegelikud tootmise eelised?

Päikeseenergia lintmasina kasutuselevõtt MBB ümartraadi tootmiseks pakub mitmeid käegakatsutavaid tootmise eeliseid. Neid eeliseid saab mõõta suurenenud saagikuse, parema tootekvaliteedi ja väiksemate tootmiskuludega. Uurime konkreetseid viise, kuidas päikeseenergia lintmasin tootmisprotsessi parandab. Üks olulisemaid eeliseid on vanaraua määra vähendamine. Solar PV Ribbon Machine täpsus, eriti selle suletud ahelaga juhtimissüsteemid, minimeerib läbimõõdu kõikumisi, lõõmutamise ebaühtlust ja kattedefekte. Selle tulemuseks on spetsifikatsioonidele vastava traadi suurem osakaal, mis vähendab vanarauaks antava traadi kogust.

Teine eelis on tootmiskiiruse kasv. Kaasaegne Solar PV Ribbon Machine suudab töötada kiirusega 10-30 meetrit minutis, mis on oluliselt kiirem kui vanemad masinad. Kiire töö koos masina töökindlusega suurendab tootmisliini üldist läbilaskevõimet. See võimaldab tootjatel rahuldada kasvavat nõudlust MBB ümartraadi järele, ilma et oleks vaja investeerida täiendavatesse tootmisliinidesse. Solar PV Ribbon Machine pakub ka täiustatud protsessijuhtimist, võimaldades tootjatel toota ühtlaste omadustega traati, sõltumata toorainete või töötingimuste erinevustest. See vähendab vajadust protsesside sagedaste kohandamiste ja kvaliteedikontrollide järele, parandades veelgi tõhusust.

Päikese PV lintmasina kasutamise tegelikke eeliseid illustreerib järgmine tabel, milles võrreldakse tüüpilise tavapärase tootmisliini jõudlust päikeseenergia lintmasinaga varustatud liiniga.

Need arvud näitavad, et Solar PV Ribbon Machine ei ole ainult järkjärguline täiustus; see on samm-sammult muudatus MBB ümartraadi tootmises. Parema täpsuse, suurema kiiruse ja väiksema praagi määra kombinatsioon suurendab oluliselt toodangut ja vähendab tootmiskulusid. MBB ümartraadi tootjate jaoks on päikeseenergia lintmasinasse investeerimine strateegiline samm, mis võib suurendada nende konkurentsivõimet ja kasumlikkust. Meie tehas GRM Rolling Millis on pühendunud oma klientidele kõrgeima kvaliteediga päikeseenergia lintmasinate pakkumisele, aidates neil saavutada neid tegelikke tootmise eeliseid.

7. Korduma kippuvad küsimused (KKK)

1. küsimus: millise traadi läbimõõduga saab päikeseenergia lintmasinat toota?

Vastus: tüüpiline päikeseenergia lintmasin suudab toota MBB ümmargust traati erineva läbimõõduga, tavaliselt vahemikus 0,20 mm kuni 0,50 mm. Konkreetne läbimõõdu vahemik sõltub masina konfiguratsioonist ja kasutatavatest matriitidest. Meie tehas Jiangsu Goodroller Machinery Co., Ltd. pakub masinaid, mida saab kohandada konkreetse läbimõõduga tootmiseks, ning samuti saame pakkuda mitmesugustele suurustele vastavaid tööriistu. MBB ümartraadi levinumad läbimõõdud on 0,25 mm, 0,30 mm ja 0,35 mm, kuid masinat saab vastavalt vajadusele kohandada ka muude suuruste jaoks.

2. küsimus. Milliseid jootekatteid saab päikesepatarei lintmasinaga kasutada?

Vastus: Solar PV Ribbon Machine saab peale kanda mitmesuguseid jootekatteid, sealhulgas standardseid tina-plii (SnPb) sulameid, pliivabu sulameid (nagu SnAgCu, SnBi ja SnAg) ja kohandatud sulameid. Katte tüüp määratakse jootevanni koostise järgi. Masin on ette nähtud töötama erinevate jootesulamitega, reguleerides vanni temperatuuri ja traadi kiirust. Meie tehas võib anda juhiseid teie konkreetse rakenduse jaoks parima kattesulami kohta ja tarnida vajalikke seadmeid.

3. küsimus: kuidas päikeseenergia lintmasin käsitleb erinevaid traatmaterjale?

Vastus: Solar PV Ribbon Machine on mõeldud peamiselt vasktraadi jaoks, mis on fotogalvaaniliste ühendusjuhtmete standardmaterjal. Protsessi parameetreid kohandades saab masin aga hakkama ka muude materjalidega, nagu hõbetatud vask või alumiinium. Tõmbamis- ja lõõmutamisprotsesse võib olla vaja erinevate materjalide jaoks muuta ning katmisprotsess tuleb kohandada konkreetse jootesulamiga. Meie tehas saab kohandada masinat teie konkreetsete traadimaterjalide ja kattenõuetega tegelemiseks.

4. küsimus: milline on päikeseenergia lintmasina hooldusnõue?

Vastus: Solar PV Ribbon Machine on loodud usaldusväärseks tööks minimaalse hooldusega. Korrapärane hooldus hõlmab tõmbestantside puhastamist, pingekontrollisüsteemi kontrollimist ning rihmade ja laagrite seisukorra jälgimist. Lõõmutusahi nõuab ka temperatuuriandurite perioodilist kontrolli ja kalibreerimist. Jootevann nõuab regulaarset puhastamist ja jootesulami täiendamist. Meie tehas pakub põhjalikku hooldusjuhendit ja pakub tehnilist tuge, et aidata klientidel hoida oma masinaid tipptasemel.

5. küsimus: milline on päikeseenergia lintmasina tüüpiline eluiga?

Vastus: Kvaliteetse päikeseenergia lintmasina kasutusiga võib olenevalt hooldustasemest ja töötingimustest olla 10-15 aastat või rohkem. Peamised komponendid, mis võivad aja jooksul väljavahetamist vajada, on tõmbestantsid, lõõmutusahju kütteelemendid ja jootevanni komponendid. Meie tehas Jiangsu Goodroller Machinery Co., Ltd. pakub täielikku valikut varuosi ja tehnilist tuge, et tagada meie masinate töökindlus kogu nende kasutusaja jooksul.

8. Järeldus

Solar PV Ribbon Machine on oluline tööriist kvaliteetse MBB ümartraadi tootmiseks. Selle täppisjoonistamine, kontrollitud lõõmutamine ja ühtlane katmine võimaldavad tootjatel toota erakordse konsistentsiga traati, mille tulemusel väheneb praak, suureneb tootmiskiirus ja parem lõpptoode. Investeerides päikeseenergia lintmasinasse, saavad tootjad rahuldada kasvavat nõudlust suure tõhususega päikesepaneelide järele, vähendades samal ajal tootmiskulusid ja parandades nende keskkonnajalajälge. Solar PV Ribbon Machine eelised ulatuvad tootmisliinist kaugemale; need aitavad kaasa tõhusamate ja töökindlamate päikesepaneelide arendamisele, kiirendades üleminekut säästvale energiatulevikule.

Jiangsu Goodroller Machinery Co., Ltd. on pühendunud päikeseenergia ühendamise juhtmete tootmise tehnoloogia edendamisele. Meie päikeseenergia lintmasinad on loodud täpsust, töökindlust ja kasutuslihtsust silmas pidades, tagades, et meie kliendid saavad toota kõrgeima kvaliteediga MBB ümartraati. Kutsume teid meiega ühendust võtma, et saada lisateavet meie masinate ja selle kohta, kuidas need teie tootmistoimingutele kasulikud võivad olla.

Võtke täna ühendust Jiangsu Goodroller Machinery Co., Ltd.-gaet avastada, kuidas meie päikeseenergia PV lindimasin saab teie MBB ümartraadi tootmist muuta.
